氣流分級機你了解嗎？

氣流分級機

FW/HTS系列氣流分級機

1、工作原理

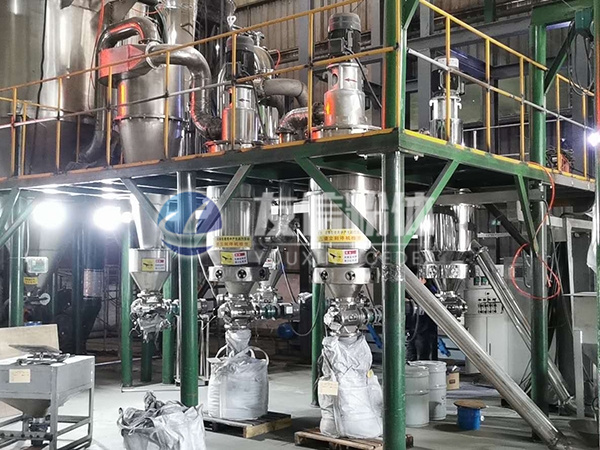

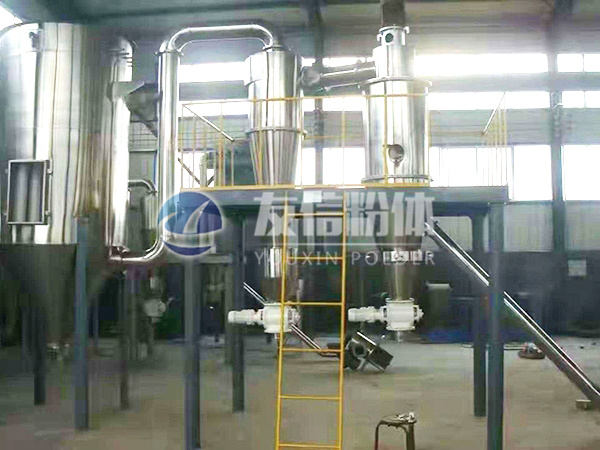

　　分級機與旋風捕集器、脈沖除塵器、引風機、控制柜組成一套分級系統。物料在風機抽力作用下由分級機入料口隨上升氣流高速運動至分級區，在高速旋轉的分級渦輪產生的強大離心力作用下，將混合在氣固兩相流體的粉體按粒徑大小分開，符合粒徑要求的細顆粒穿過分級輪葉片間隙進入旋風分離器或除塵器收集，不符合粒徑要求的物料夾帶部分細料在離心力和碰壁失速的作用下，沿筒壁下降至二次風口處，經二次風的強烈淘洗作用，使粗細顆粒分離，細顆粒上升至分級區二次分級，粗顆粒下降至卸料口處排出。

2、性能特點

　　●設計新穎:源于的先進渦輪分級結構，集分級、收集、控制一體化設計；

　　●超細化:先進的分級結構可獲得理想的粒度，產品粒度可在2~150μm間調整；

　　●核心設計:新一代分級葉輪的結構及分級流場設計，分級輪可選擇多種耐磨材料制作；

　　●效率:新一代優化分級流場設計，更加適合粗細物料分離，比普通分級機效率高15~30%；

　　●無塵環保:系統密閉運行，配有先進的脈沖除塵，生產線無粉塵外漏，噪音低，生產過程清潔環保；

　　●高自動化:控制柜內含各控制、檢測、保護電氣件，操作簡便，易學易懂；

　　●多用途設計:可與分級機、粉碎機、氣流磨、球磨機、改性機等串聯使用，生產出粒度分布集中、超細化的成品粒度；

　　●防爆、防潮設計：氮?dú)獗Ｗo(hù)循環工藝，確保易氧化危險材料的連續穩定運行；

　　●應用領域:非金屬礦（碳酸鈣、高嶺土、石英、云母等非金屬礦產品）、金屬粉末、合成化工粉末、食品、鋰電新材料、冶金、磨料、陶瓷、耐火材料、醫藥、農藥、保健品、新材料等；

3、參數展示

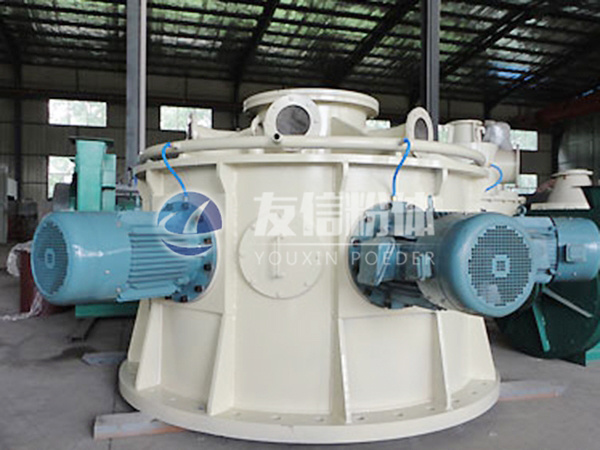

FW/HTS系列多轉子氣流分級機

參數/型號	FW200/4	FW315/3	FW315/4	FW315/6	FW400/3	FW400/4	FW400/6	FW500/3	FW500/4	FW500/6
分級粒徑d97:um	3-75	3-75	3-75	3-75	4-75	4-75	4-75	5-75	5-75	5-75
處理量T/h	0.2～1.5	3～8	4～12	6～15	4～12	6～15	8～18	6～15	9～20	12～30
裝機功率KW	75-100	110-150	160-200	250-290	140-220	220-280	300-380	230-320	320-400	500-580
空氣流量m3/h	5000	9000	12000	18000	15000	20000	28000	22000	30000	45000

FW/HTS系列單轉子氣流分級機

參數/型號	FW60	FW140	F200	FW260	FW315	FW400	FW500
分級粒徑d97:um	3-75	3-75	3-75	3-75	4-75	4-75	5-75
處理量kg/h	0.5～10	20～200	50～500	100～1000	200～2000	400～4000	600～6000
裝機功率KW	7-11	15-19	21-28	23-30	52-60	67-77	77-105
空氣流量m3/h	300	1000	1500	2000	3000	4600	7500
