MQW系列流化床式氣流粉碎機

1、工作原理

　　壓縮空氣經噴嘴加速成超音速氣流后射入粉碎區，使物料呈流態化（氣流膨脹呈流態化床懸浮沸騰而互相碰撞），因此每一個顆粒具有相同的運動狀態。在粉碎區，被加速的顆粒在各噴嘴交匯點相互對撞粉碎，粉碎后的物料被上升氣流輸送至分級區，由高速旋轉的分級輪篩選出達到粒度細粉，未達到粒度要求的粗粉返回粉碎區繼續粉碎。合格細粉隨氣流進入旋風捕集器得到收集，含塵氣體經收塵器過濾凈化后排入大氣。

2、性能特點

　　MQW對噴式氣流粉碎分級機是引進先進技術，經多年技術經驗積累；

　　●適合莫氏硬度10以下的各種粉末的粉碎、打散解聚、球化整形等；

　　●粉碎后物料細度可在2~75μm間可調，部分物料D50值可達0.8μm；

　　●因其特殊的無介質對噴粉碎，特別適合高純度物料的超細粉碎；

　　●粉碎過程中無熱量產生，對熱敏性物料粉碎效果很好；

　　●耐磨防護：設備內部及分級輪可選擇多種耐磨防護材料，如氧化鋁、氧化鋯、有機材料；

　　●環保及自動化設計，系統密閉運行無粉塵外漏，可選用觸摸屏及PLC自動監控設備；

　　●多用途設計：可與氣流分級機、萬用粉碎機等串聯使用，更好滿足粉體粒度要求；

　　●防爆設計：氮?dú)獗Ｗo(hù)循環工藝，確保易氧化危險材料的連續穩定運行；

　　應用領域：醫藥、礦物、顏料涂料、化妝、磷酸鹽、阻燃劑、白炭黑、活性炭、樹脂等；

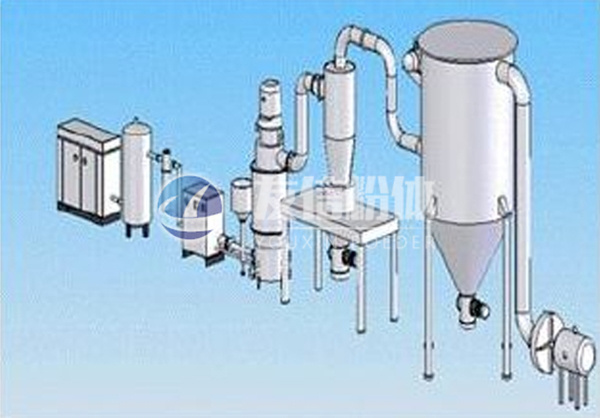

３、系統流程圖

4、產品參數

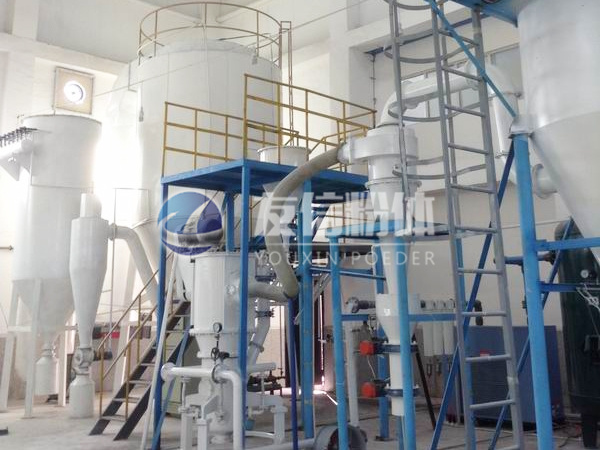

5、產品實拍
